Phân tích vết nứt uốn trên tấm thép cán nóng Q235B định hình

Dải cán nóng Q235B là loại thép kết cấu carbon thông thường. Nó có độ giãn dài, sức mạnh, độ dẻo dai và khả năng định hình tốt. Vật liệu này hoạt động tốt trong việc dập và hàn nên các nhà máy sử dụng rộng rãi nó để chế tạo các bộ phận cơ khí và các bộ phận kết cấu hàn đạt tiêu chuẩn cao cho các tòa nhà và cầu cống.

Chúng tôi đã chạy thử nghiệm tạo mẫu nhưng phát hiện thấy vết nứt lớn trong quá trình uốn. Để tìm ra nguyên nhân cốt lõi và đưa ra kế hoạch cải tiến đáp ứng tiêu chuẩn của khách hàng, nhóm chúng tôi đã tiến hành thử nghiệm trên các mẫu bị nứt. Chúng tôi đã kiểm tra thành phần hóa học, cấu trúc vi mô của các khu vực bị nứt và nguyên vẹn, hình dạng bề mặt vết nứt, các tạp chất bên trong và kích thước hạt để xác nhận nguyên nhân dẫn đến các vết nứt bị uốn cong.

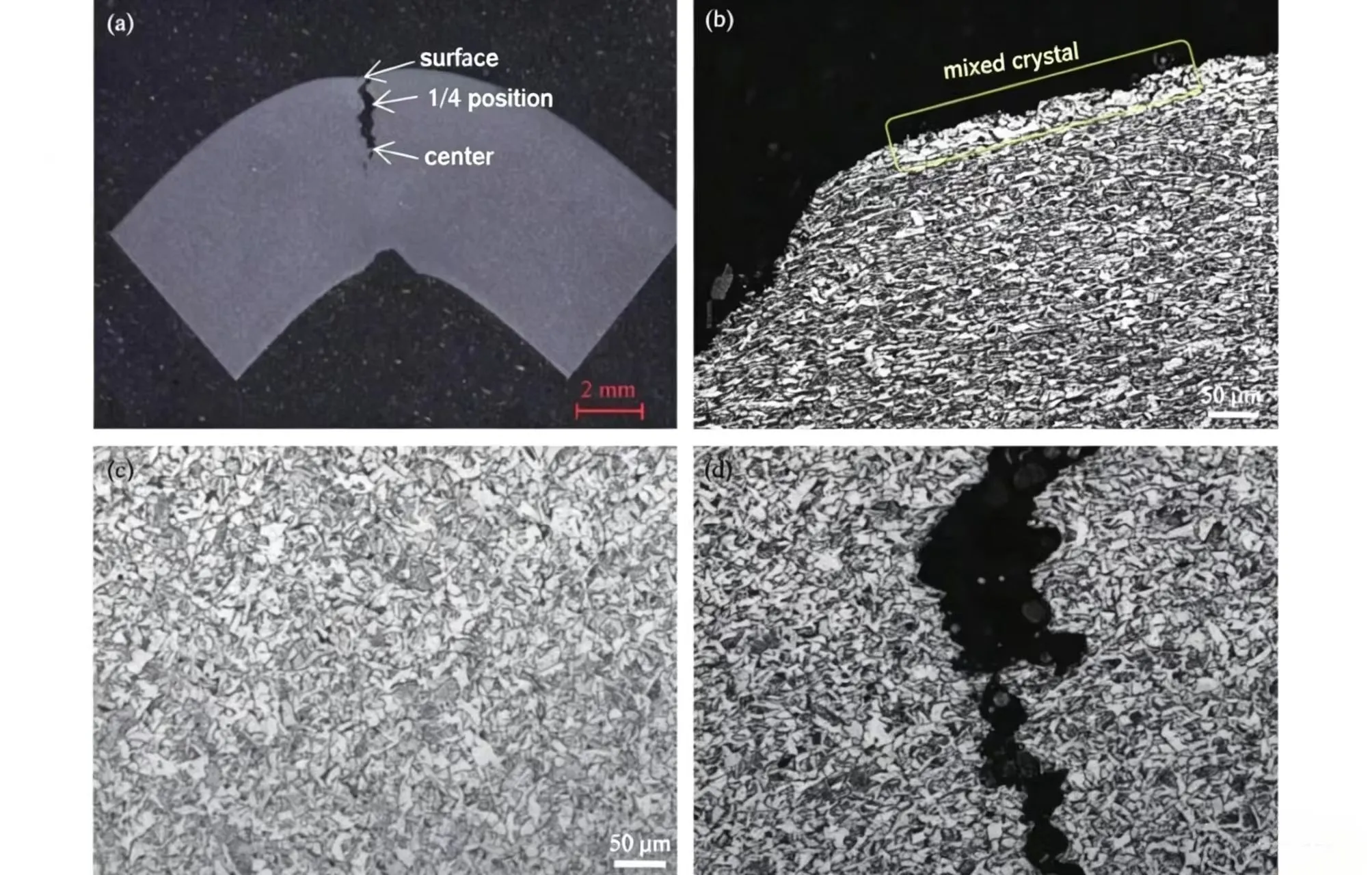

Các kỹ sư tại Sanhe nhận thấy quá trình khử cacbon bề mặt và cấu trúc hạt hỗn hợp không gây ra các vết nứt mà khiến các vết nứt hiện tại lan rộng nhanh hơn nhiều. Cấu trúc vi mô của dải thô vẫn nhất quán trên tất cả các mẫu thử: hàm lượng bainite giảm từ bề mặt này sang lõi trong khi hàm lượng ferit tăng lên và một lượng nhỏ ferit dạng kim xuất hiện trên bề mặt dải.

Giải pháp

1. Mài sạch các gờ trên các cạnh của dải trước khi dập và uốn. Điều này loại bỏ các vết nứt nhỏ ở cạnh do cắt thô và giảm đáng kể vết nứt do uốn.

2. Trao đổi với khách hàng về các yêu cầu nghiêm ngặt về uốn của họ. Chúng tôi có thể đề xuất các loại thép thay thế có cường độ chảy thấp hơn hoặc tùy chỉnh dải Q235B theo thứ tự của chúng bằng cách điều chỉnh các giá trị hiệu suất kéo mục tiêu. Các đặc tính cơ học mềm hơn được tùy chỉnh sẽ phù hợp với quá trình dập của chúng và ngăn chặn các vết nứt uốn cong xuất hiện.
