Tấm thép ngâm và bôi dầu

Pickling Plate hay còn gọi là tấm, cuộn cán nóng được ngâm dầu và tẩm dầu, là loại sản phẩm thép được sản xuất từ ​​cuộn mỏng cán nóng cao cấp. Nguyên liệu thô chạy qua một dây chuyền tẩy rửa hoàn chỉnh để loại bỏ lớp vảy trên bề mặt, tiếp theo là cắt tỉa cạnh, hoàn thiện và các quy trình hoàn thiện khác.

So với thép cán nóng thông thường, nó có điều kiện bề mặt tốt hơn, dung sai kích thước chặt chẽ hơn và hiệu suất dập vượt trội. Trong khi đó, thép tấm ngâm dầu có giá thành thấp hơn rất nhiều so với thép tấm cán nguội. Vì lý do này, nó được công nhận là giải pháp thay thế tiết kiệm chi phí lý tưởng khi “thay thế thép cán nguội bằng vật liệu cán nóng”.

Thép tấm ngâm và tẩm dầu đã được ứng dụng rộng rãi trong sản xuất ô tô, sản xuất máy móc, chế tạo thiết bị gia dụng, công nghiệp nhẹ và lĩnh vực phần cứng. Tấm thép PO có công dụng đặc biệt quan trọng trong sản xuất các bộ phận khung gầm ô tô, trục bánh xe, vỏ máy nén và các bộ phận quan trọng khác.

Các điểm kiểm soát quan trọng trong quy trình ngâm chua của chúng tôi

Độ chính xác của việc cắt tỉa cạnh: Chúng tôi áp dụng việc cắt tỉa cạnh với dung sai chiều rộng khe là ± 0,5 mm để loại bỏ các cạnh bị cứng khi gia công. Điều này ngăn ngừa hiện tượng nứt cạnh trong quá trình kéo sâu trục bánh xe—một lỗi thường gặp nếu sử dụng HRC không được cắt.

Kiểm soát trọng lượng bôi dầu: Sau khi tẩy gỉ, chúng tôi bôi dầu chống gỉ ở mức 1,0-2,0 g/m2 (cả hai mặt). Đối với khách hàng sử dụng robot hàn, chúng tôi có thể điều chỉnh mức này thành 0,5-0,8 g/m2 theo yêu cầu để tránh vết hàn và độ xốp trong mối hàn—đây là một vấn đề cụ thể mà chúng tôi đã giải quyết cho các nhà cung cấp ô tô Cấp 1.

Độ nhám bề mặt (Ra): Không giống như HRPO tiêu chuẩn cung cấp ~Ra 1,5-2,5μm, chúng tôi cung cấp biến thể hoàn thiện tinh tế ở Ra ≤ 1,2μm cho các ứng dụng yêu cầu sơn trực tiếp mà không cần chà nhám trung gian.

So sánh giữa thép tấm ngâm và thép tấm cán nguội

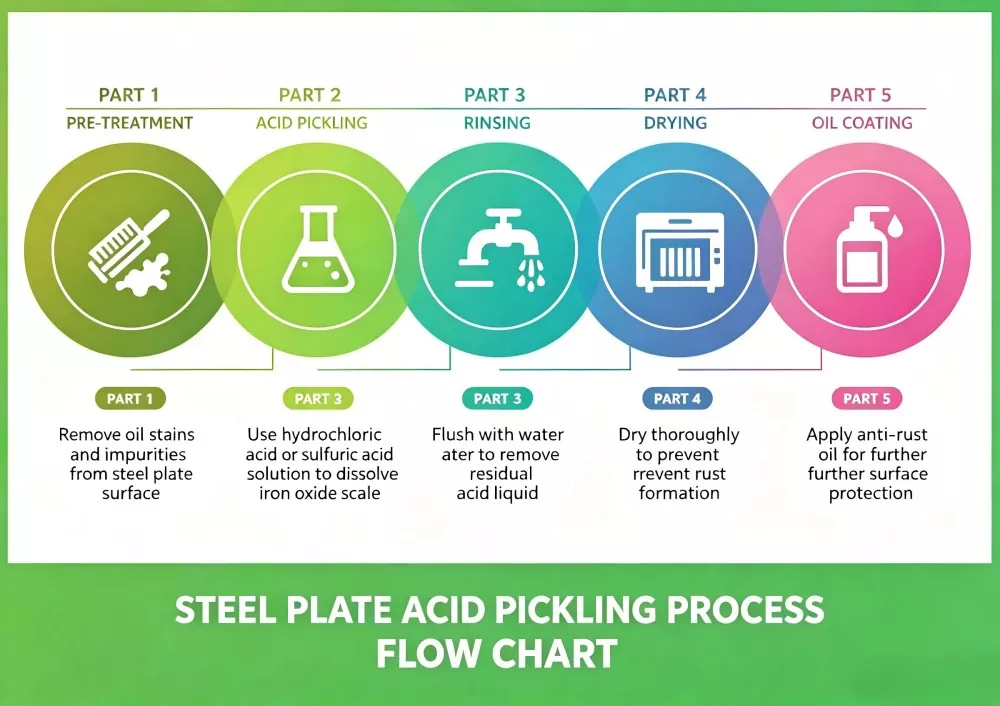

Nguyên lý tẩy thép

Dưa chua dựa vào khả năng hòa tan hóa học của axit.

Trong các dây chuyền tẩy rửa liên tục công nghiệp của chúng tôi, chúng tôi chủ yếu sử dụng axit clohydric nồng độ cao (HCl) ở nồng độ 18-22%, kết hợp với chất ức chế ăn mòn độc quyền. Công thức cụ thể này loại bỏ cặn magnetit (Fe₃O₄) một cách hiệu quả, đồng thời ngăn ngừa hiện tượng phồng rộp do hydro gây ra trên nền thép—một điểm kiểm soát quan trọng giúp phân biệt các máy muối chuyên nghiệp với các máy xử lý thông thường.

Các axit này kích hoạt phản ứng hóa học với các oxit và chất gây ô nhiễm bao phủ bề mặt tấm thép được ngâm và bôi dầu, hòa tan các chất đó và loại bỏ chúng khỏi nền thép.

Tham khảo các ứng dụng của thép tấm ngâm, các loại và thông số kỹ thuật phổ biến

Khi nào nên thay thế HRPO cho thép cán nguội?

Tài liệu tham khảo thực tế 1

Dự án giảm chi phí cho OEM máy nông nghiệp của Đức

Thách thức: Khách hàng đang sử dụng thép cán nguội CR4 2,0mm để làm giá đỡ cabin máy gặt, với chi phí vật liệu chiếm 34% tổng chi phí bộ phận. Họ cần một giải pháp thay thế mà không cần trang bị lại khuôn dập hiện có.

Sự can thiệp của chúng tôi: Sau khi phân tích bản vẽ của họ (bán kính uốn R=6mm, dung sai độ dày ±0,08mm), chúng tôi khuyên bạn nên thay thế bằng SPHC-PO 2,0mm. Chúng tôi đã điều chỉnh trọng lượng tra dầu thành 0,6 g/m2 để đảm bảo dây chuyền robot hàn của họ (nhãn hiệu Fronius) không có vấn đề về độ xốp.

Kết quả: tiết kiệm 22% chi phí vật liệu (tiết kiệm €0,85 mỗi giá đỡ × 180.000 chiếc/năm = tiết kiệm €153.000 hàng năm). Không bị nứt hoặc khuyết tật bề mặt sau khi sơn tĩnh điện (đóng rắn ở 200°C trong 20 phút). Hiện tại, khách hàng đã triển khai sự thay thế này thành 3 số bộ phận bổ sung.

Kịch bản ứng dụng và khuyến nghị lựa chọn cấp vật liệu

Ưu điểm của đĩa ngâm và dầu

Độ chính xác kích thước tuyệt vời: dung sai độ dày ± 0,05mm (được xác minh bằng máy đo độ dày siêu âm tại chỗ, báo cáo kiểm tra được đính kèm với mỗi cuộn dây)

Đặc tính cơ học tuyệt vời: Độ bền chảy 235-345 MPa, độ giãn dài ≥ 38% (theo thử nghiệm độ bền kéo JIS Z 2241, mẫu được lấy từ mọi số nhiệt)

Khả năng làm việc vượt trội: Tỷ lệ vẽ sâu và vẽ thành công 2,2 (được xác nhận trong phòng thí nghiệm in nội bộ của chúng tôi trước khi sản xuất hàng loạt)

Đảm bảo chất lượng và truy xuất nguồn gốc chuỗi cung ứng

Nguồn nhà máy: Cuộn dây của chúng tôi có nguồn gốc từ Baosteel, Shougang và HBIS (có chứng chỉ kiểm tra nhà máy đầy đủ EN 10204 Loại 3.1).

Kiểm tra của bên thứ ba: Kiểm tra của SGS/BV được chấp nhận tại cảng xếp hàng. Chúng tôi cung cấp nhật ký nồng độ dung dịch tẩy trong quá trình xử lý theo yêu cầu.

Bảo hành chống gỉ: Khi bảo quản trong nhà (RH < 60%, nhiệt độ 15-25°C), chúng tôi đảm bảo không có hiện tượng gỉ đỏ trong 6 tháng (kéo dài từ 3 tháng tiêu chuẩn thông qua tùy chọn tra dầu VCI của chúng tôi).

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa thép tấm ngâm dầu và thép tấm cán nguội là gì?

A1: Thép tấm PO (ngâm & bôi dầu) được làm từ thép cán nóng được xử lý tẩy chua, với chi phí thấp hơn. Thép cán nguội có bề mặt siêu mịn và độ dày mỏng hơn tới 0,3 mm dành cho các bộ phận có độ chính xác cao. Tấm PO phù hợp với các chi tiết kết cấu có độ chính xác trung bình, trong khi tấm cán nguội hướng tới các thành phần có bề ngoài tiêu chuẩn cao với yêu cầu dung sai nghiêm ngặt.

Câu 2: Thép tấm PO có thể sử dụng trực tiếp cho các sản phẩm ngoài trời được không?

Trả lời 2: Không. Dầu chống gỉ trên bề mặt chỉ có tác dụng bảo vệ tạm thời trong thời gian ngắn trong quá trình bảo quản và chế biến. Để tiếp xúc ngoài trời lâu dài, bạn cần xử lý bề mặt tiếp theo như sơn, mạ kẽm hoặc sơn tĩnh điện để tăng khả năng chống ăn mòn.

Câu 3: Bạn có thể cung cấp phạm vi độ dày nào cho tấm thép PO?

A3: Phạm vi độ dày tiêu chuẩn của chúng tôi bao gồm 1,0mm đến 6,0mm, chiều rộng có thể tùy chỉnh từ 800mm đến 2000mm và chiều dài từ 1000mm đến 6000mm theo nhu cầu vẽ của khách hàng.

Câu hỏi 4: Thép PO có thể không bị gỉ trong bao lâu khi bảo quản bình thường?

A4: Bảo quản trong nhà kho khô ráo, không có không khí ẩm hoặc khí hóa học, dầu chống gỉ có thể bảo vệ bề mặt thép từ 3-6 tháng. Tránh xếp chồng ngoài trời để tránh quá trình oxy hóa sớm.
